(수배전 보충강의-제15교시) 피뢰기(LA : Lightening Arrester)기능 이해하기



■ 시 간 : 약 9분40초



■ 작업 내용

     낙뢰부터 각종 기기들을 보호하기 위한 피뢰기의 기능에 대해 알아봅니다.









1번: 연결 및 지지용금구     2번: 상부단자     3번: 애관     4번: 단로기     5번: 하부단자




LBS 2차측과 병렬로 연결된 피뢰기 1차측




1번:  애관     2번: 지지금구     3번: 접지부스바     4번: 제1종접지

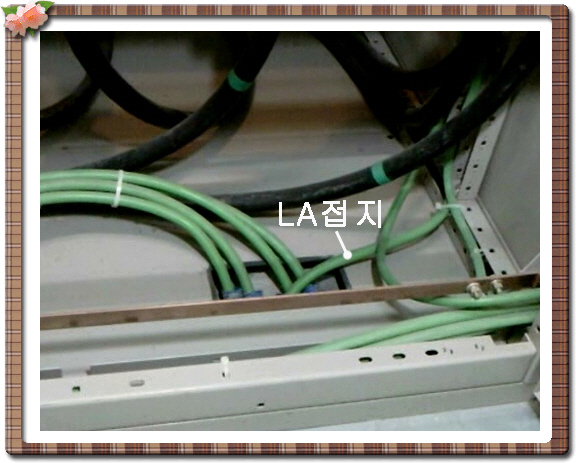

편조선으로 피뢰기와 접지부스바를 연결한 모습. 낙뢰 등으로 인한 이상 전류 발생시

피뢰기 편조선 접지부스바 접지선(GV) 대지로 흘려보낸다.








독립접지를 한 경우




공결(공통접지)를 한 경우
